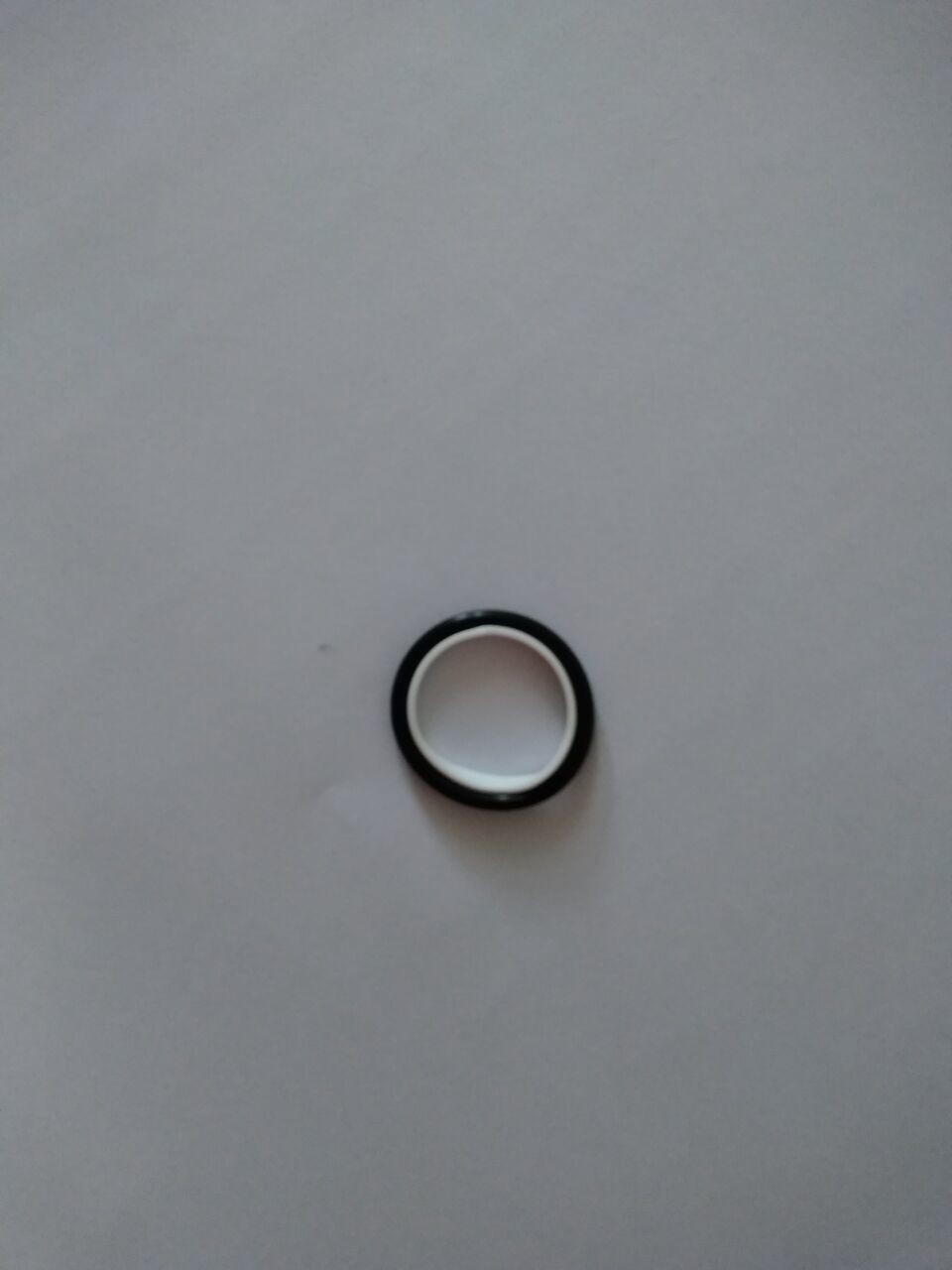

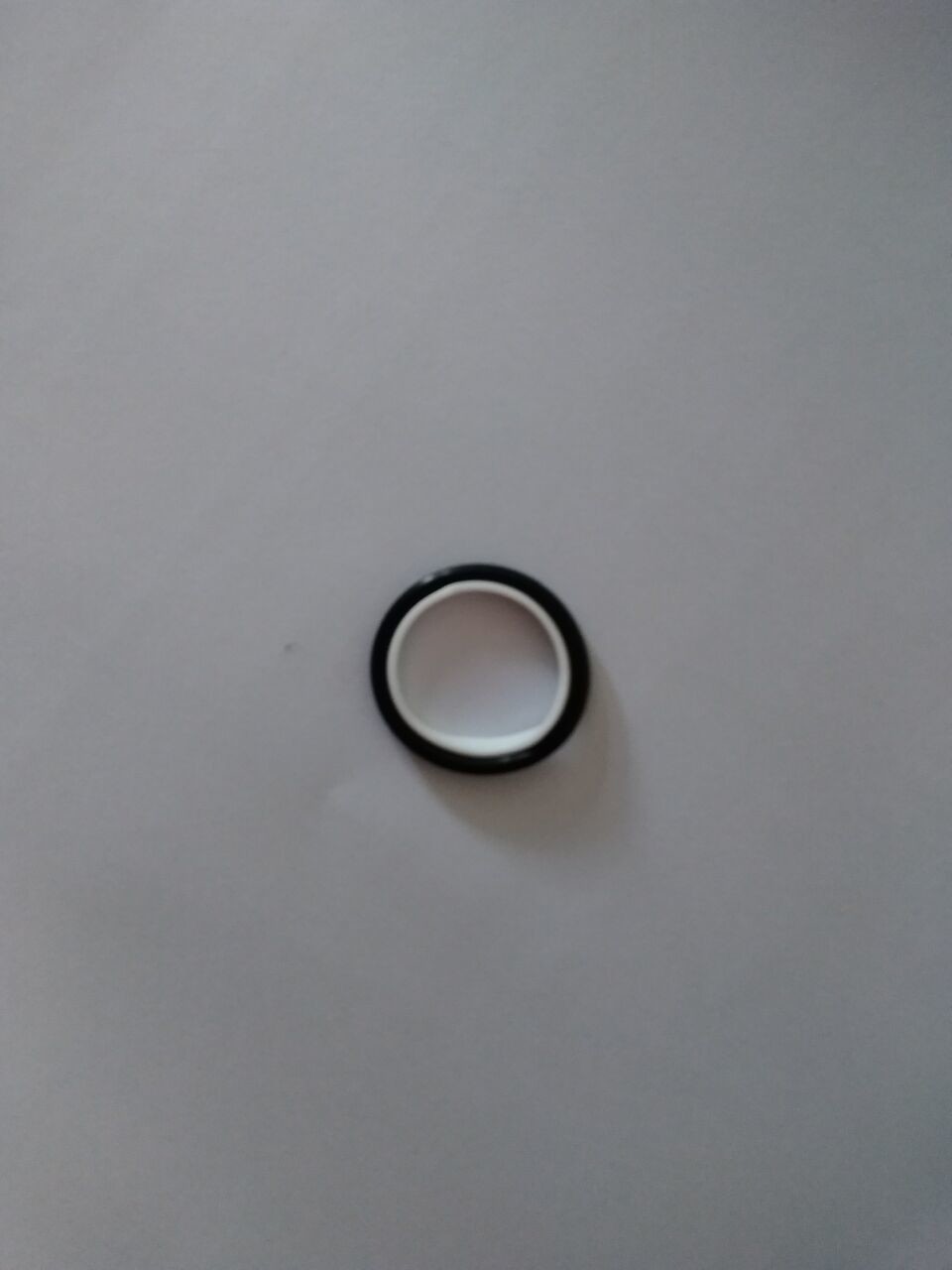

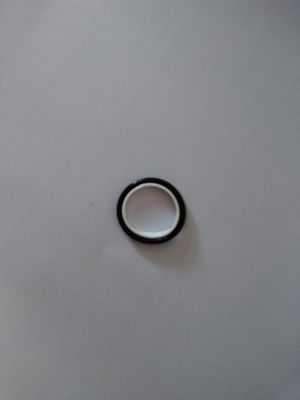

ชิ้นส่วนเครื่องทำน้ำเย็นแบบสกรู Hitachi แหวน G7D06192A
การแยกชิ้นส่วนเครื่องสกรู Hitachi
1. การถอดไส้กรองสารทำความเย็น
2. การถ่ายน้ำมัน (ไส้กรองน้ำมัน, ฝาครอบปลาย, ปลั๊กสายไฟ และการถอดประกอบ)
การถอดเสื้อเพลา
4. การถอดโรเตอร์มอเตอร์
5. ถอดฝาครอบ E
6. การถอดก้านลูกสูบ
7. การถอดชุดโรเตอร์
ถอดน็อตลูกปืนจาก 7-1
7-2 การถอดน็อตลูกปืน, ฝาครอบ D และลูกปืนเม็ด
ถอดฝาครอบ D 7-3
8. การถอดวาล์วเลื่อนและลิ่มวาล์วเลื่อน
9. การดูดลูกปืนลูกกลิ้ง (ด้านดูด)
10. ถอดสเตเตอร์
11. การติดตั้งสเตเตอร์
เมื่อเปลี่ยนชุดโรเตอร์ ไม่จำเป็นต้องดำเนินการ (7-1), (7-2), (7-3) และ (7-4) เพื่อให้การปฏิบัติงานภาคสนามสั้นลง โปรดตัดสินใจก่อนว่าคุณจำเป็นต้องแยกชิ้นส่วนทั้งหมดหรือไม่ เปลี่ยนชุดโรเตอร์ และเริ่มงานของคุณ
ปฏิบัติตามลำดับข้างต้นเพื่ออธิบายประเด็นหลักของการตรวจสอบการแยกชิ้นส่วน
1. การถอดไส้กรองสารทำความเย็น
1. ถอดไส้กรองสารทำความเย็น # 081 และถอดหน้าแปลนตาบอดด้านดูด # 084
ใช้เครื่องมือ: ประแจ 19 มม.
หมายเหตุ:
หากไม่มีความผิดปกติพิเศษ วาล์วโซลินอยด์ # 073 ตัวดูดซับน้ำมัน # 050 ไม่จำเป็นต้องถอดออก หากจำเป็นต้องเปลี่ยน โปรดสมัครที่พื้นผิว 66
2. การถ่ายน้ำมัน (การถอดไส้กรองน้ำมัน, ปลั๊ก และฝาครอบปลาย)
โปรดถอดตะกอน (pt1/4) # 055 และไส้กรองน้ำมัน # 060 และไส้กรองน้ำมัน # 060 ที่ส่วนล่างของเสื้อคอมเพรสเซอร์ และถ่ายน้ำมันออกจากคอมเพรสเซอร์ ปริมาณน้ำมันทั้งหมดที่ถ่ายออกจากคอมเพรสเซอร์จะถูกวัดและบันทึกในขณะนี้ เมื่อประกอบและปิดผนึกน้ำมันใหม่ จำเป็นต้องปิดผนึกด้วยปริมาณน้ำมันที่เท่ากัน
1. ไส้กรองน้ำมัน # 060 การถอดปลั๊ก # 055
A. เมื่อถอดชิ้นส่วนครอบ ให้ทำเครื่องหมายด้วยปากกาน้ำมัน เพื่อให้สามารถตัดสินด้านบนและด้านล่างเมื่อประกอบใหม่
B. จะมีน้ำมันไหลออกมาจากการถอดฝาครอบไส้กรองน้ำมัน # 062 ดังนั้น โปรดเตรียมภาชนะรองรับน้ำมัน ดังแสดงในภาพถ่าย วางร่องเหล็กไว้ที่ภาชนะ และน้ำมันจะไหลเข้าภาชนะได้อย่างราบรื่น โปรดถอดฝาครอบออกอย่างช้าๆ ตามการไหลของน้ำมัน และถอดไส้กรองน้ำมันออกด้วยมือ โอริง # 061 ที่ด้านข้างของไส้กรองก็ต้องถอดออกเช่นกัน
2. ถอดปลั๊กสายไฟ pt1/4 # 055 ที่ด้านซ้ายของฝาครอบไส้กรองน้ำมัน # 062 และถ่ายน้ำมันออกจากด้านดูดจนหมด ใช้เครื่องมือ: ประแจซ็อกเก็ต 17 มม. ท่อเหล็ก
โปรดถอดฝาครอบปลาย # 057 ออกจากด้านข้าง น้ำมันในคอมเพรสเซอร์เกือบจะถูกถ่ายออกจนหมด
ใช้เครื่องมือ: ประแจหกเหลี่ยม 14 มม. ท่อเหล็ก หรือประแจปอนด์
เสื้อมีแม่เหล็ก # 077 (5 ชุดต่อ 1 ชุด) โปรดถอดออกและส่งคืนไปยังเสื้อ
การถอดเสื้อเพลา
ถอดสลักเกลียว # 053 และแหวนรอง # 054 ทั้งหมด
