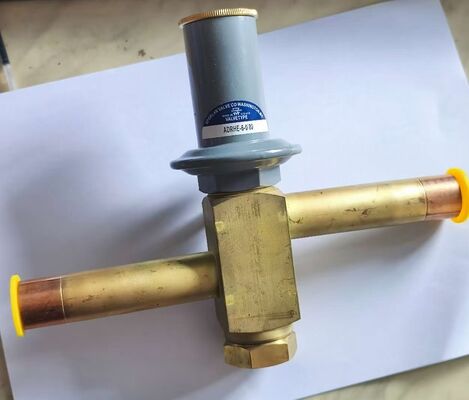

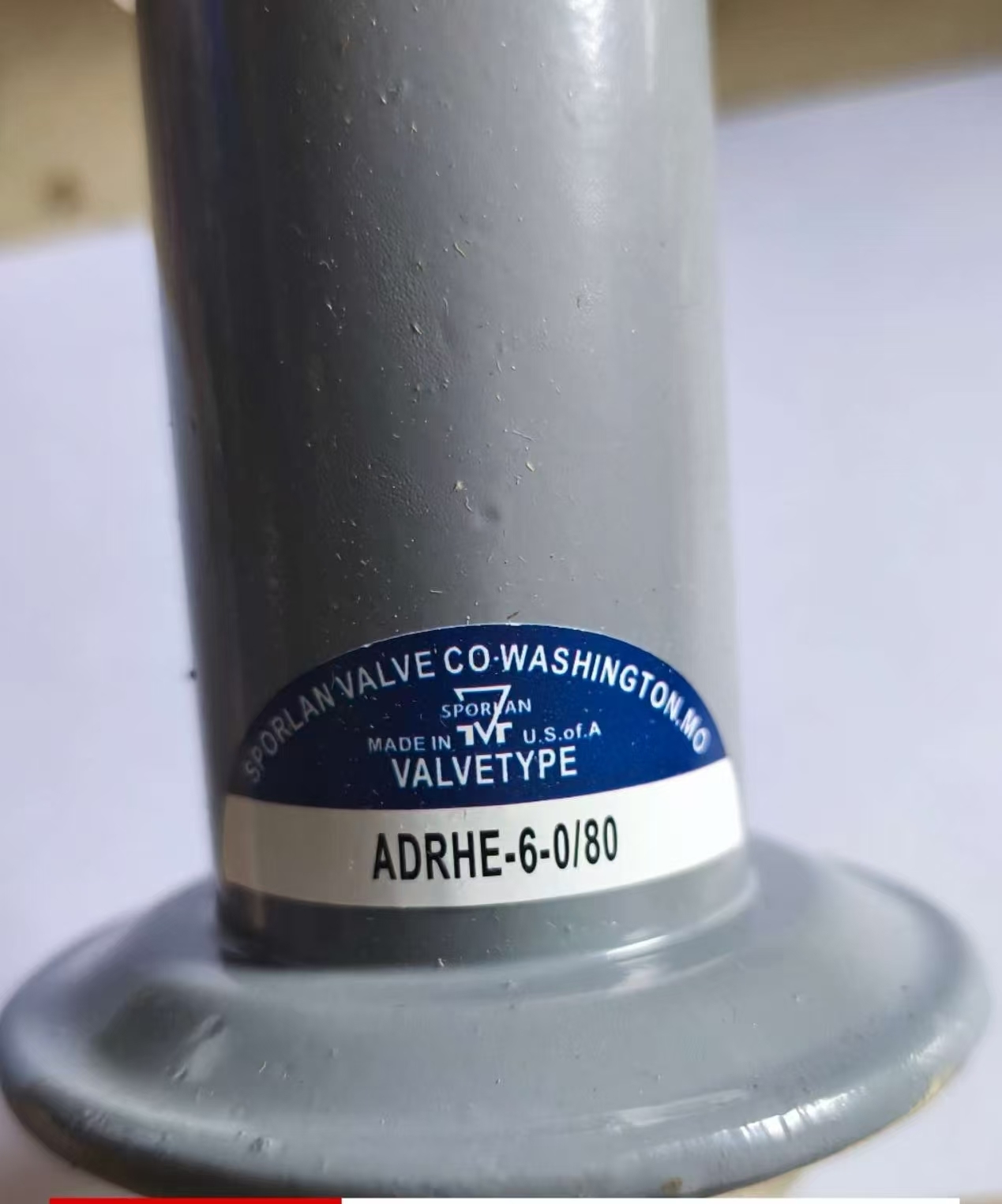

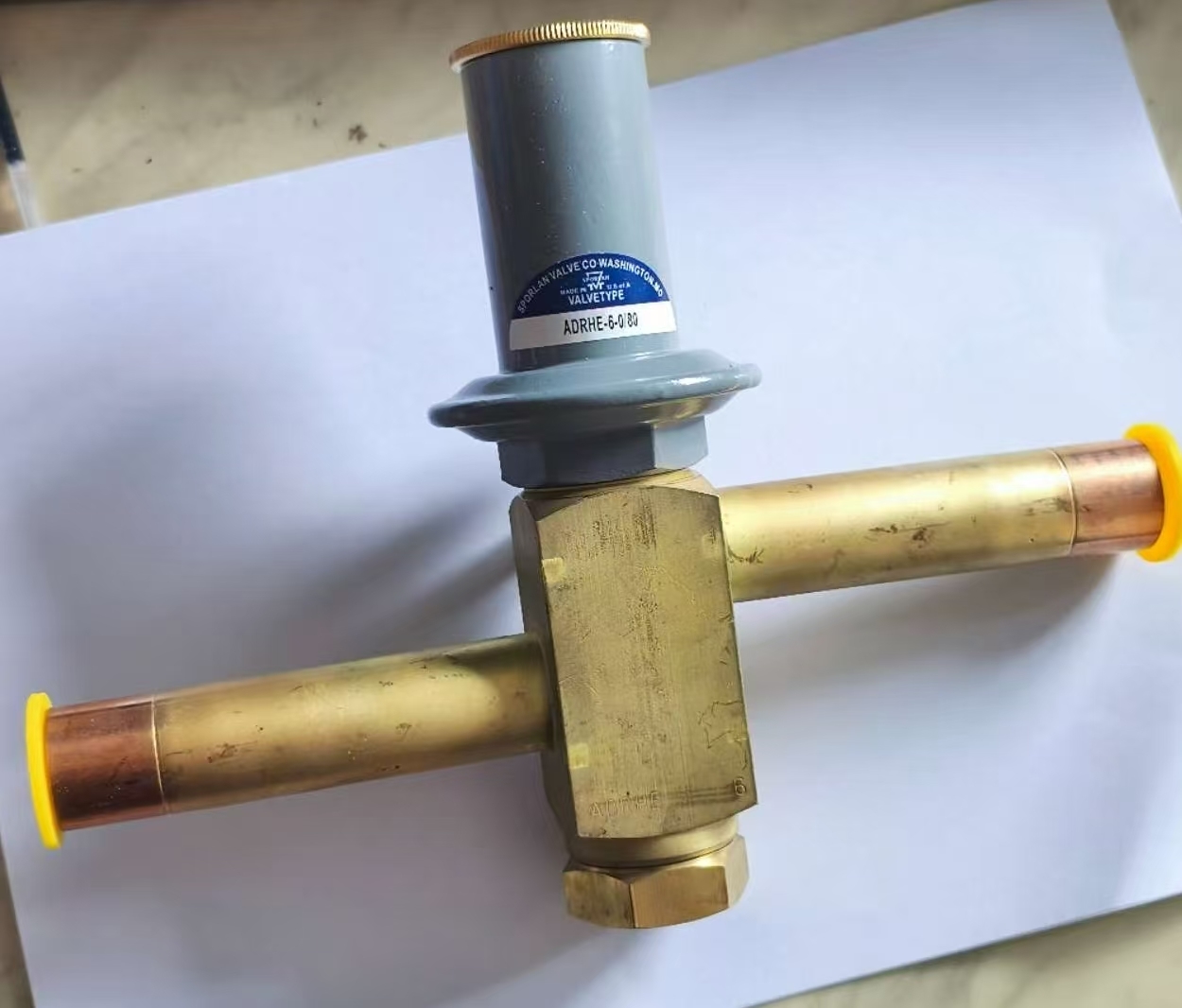

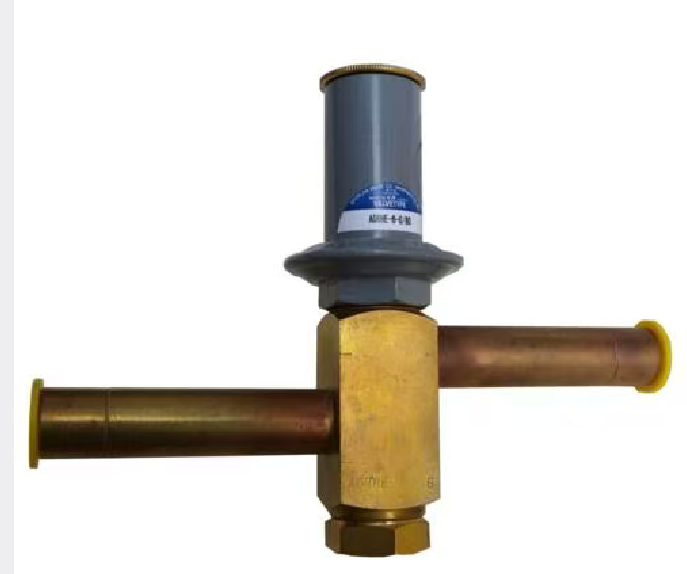

สปอร์แลน ADRHE-6-0/80 วาล์วเลี้ยวก๊าซร้อน
1ข้อมูลพื้นฐาน
1. แบรนด์: สปอร์แลน (ผู้ผลิตวาล์วเย็นมืออาชีพของสหรัฐอเมริกา)
2รูปแบบ: ADRHE-6-0/80
3ประเภท: วาล์วเลื่อนแก๊สร้อนของเครื่องปรับระดับภายนอก
4. การเชื่อมต่อ Spec: 7/8 "ODF การเชื่อมต่อผสมทองแดงในทั้งสองข้าง; 1/4" ท่าทางการสมดุลภายนอกที่ด้านล่าง
5ระยะความดันที่ปรับได้: 080 PSIG
2หน้าที่หลักและหลักการทํางาน
หน้าที่
- ใช้กันอย่างแพร่หลายในเครื่องแห้งอากาศเย็น ห้องเก็บความเย็นอุณหภูมิต่ํา และหน่วยเย็นขนาดเล็กเพื่อทําให้ความดันระเหยมั่นคงมันป้องกันปัญหาความดันต่ํารวมถึงเครื่องปรับอากาศ, การป้องกันการหลุดของของเหลวและการปิดอัตราการอ้วน
- เมื่ออัตราภาระของระบบลดลงและความดันการเหยื่อลดต่ํากว่าค่าที่กําหนดมันเลี่ยงก๊าซการปล่อยอุณหภูมิสูงจากเครื่องปรับอากาศไปยังช่องเข้าของเครื่องระเหย เพื่อเพิ่มความดันและอุณหภูมิในด้านความดันต่ํา.
โลจิกการทํางาน
1. การทํางานปกติที่เต็มภาระ: วาล์วยังคงปิดเต็มเมื่อความดันระเหยเกินจุดที่กําหนด โดยไม่มีการไดปาส
2. การทํางานในภาระต่ํา: เมื่อความดันการเหยื่อลดลงต่ํากว่าขั้นต่ําที่กําหนดไว้, แดแอฟราแกมผลักดันปุ่มซับเปิดเพื่อให้อาหารก๊าซการปล่อยร้อนในวงจรความดันต่ํา
3. ปุ่มปรับด้านบน: เปลี่ยนมันเพื่อเปลี่ยนสปริง preload และปรับความดันเปิดวาล์ว
3สถานการณ์การใช้งานทั่วไป
1เครื่องแห้งอากาศดันที่ทําความเย็น (ส่วนประกอบที่ใช้กันทั่วไป)
2. ที่เก็บความเย็นขนาดเล็ก และตู้แสดงอุณหภูมิต่ําที่มีเครื่องปรับอากาศ
3ระบบ VRF น้อยและหน่วยเย็นด้วยอากาศขนาดเล็กสําหรับความมั่นคงความดันในภาระต่ํา
4ลักษณะโครงสร้าง
- กระบวนการบานทองแดงที่มีความทนทานแรงกดดันสูงและความทนทานต่อการกัดกร่อน; กระบวนการบานทองแดงขยายเพื่อการติดตั้งการบานทองแดงในสนามง่าย
- ด้านล่าง hex nut ท่ามกลางการสมดุลภายนอกเพื่อให้แม่นยําตัวอย่างแรงดัน evaporator จริงๆสําหรับความแม่นยําการควบคุมสูงสุด
- หมวกป้องกันบนสกรูการปรับด้านบนสําหรับการปรับความดันเปิดในสถานที่
- ซับในที่จะปิดขยะท่อและหลีกเลี่ยงปุ่มวาล์วติด
5. การติดตั้งและการใช้งาน
1การจัดท่อ: เชื่อมต่อท่อหนึ่งกับสายการออกของเครื่องบด, อีกหนึ่งกับช่องเข้าของเครื่องบดน้ํา; เส้นทางท่อสมดุลไปยังด้านความดันต่ําของเครื่องบดน้ํา
2การป้องกันการผสมผสาน: กลมตัววาล์วด้วยผ้าเปียกระหว่างการผสม เพื่อหลีกเลี่ยงความเสียหายจากอุณหภูมิสูงต่อส่วนประกอบของแผ่นผ่าภายใน
3การปรับความดัน: เปลี่ยนหมวกปรับตามทิศทางนาฬิกาเพื่อเพิ่มความดันเปิด; เปลี่ยนตรงข้ามทิศทางนาฬิกาเพื่อลดความดันเปิด
4ความเหมาะสมกับสารเย็น: เหมาะสมกับสารเย็นทั่วไป รวมถึง R22, R404A และ R134a ความดันทํางานสูงสุด 400 PSIG
6. การจําแนกแบบชุด
- ADRS: วาล์วเว้นกรองแก๊สร้อนในเครื่องปรับระดับ
- ADRHE: รูปแบบปรับระดับภายนอก (หน่วยที่แสดงในภาพ) ให้การควบคุมความดันที่แม่นยํามากขึ้นสําหรับวงจรที่มีความต้านทานสายสูง
- ตัวท้ายเลข "6" หมายถึงขนาดช่องลุ้นของวาล์ว; "0/80" หมายถึงช่วงความดันที่ปรับได้ 0 ถึง 80 PSI
